35kV級油浸式電力變壓器
Introduction

產品詳情


產品概述:
  35kV級S11、SZ11、SFZ11系列產品符合國際電工委員會IEC60076和中華人民共和國國家標準GB1094《電力變壓器》、GB/T6451《三相油浸式電力變壓器技術參數和要求》。本產品有載調壓范圍為35±2*2.5%kV、38.5±2*2.5%kV、35±3*2.5%kV、38.5±3*2.5%kV,可在一次側借助于有載調壓開關在調壓范圍內手動、電動或自動調整電壓,以保證輸出電壓的穩定性。35kV級6300kVA以上變壓器采用折板油箱,大大加強了油箱機械強度,減少了焊縫,提高了變壓器外觀質量。本產品為更新?lián)Q代產品,具有較好的運行經濟效益。
結構特征:
  采用全斜階梯接縫,改善磁通走向,消除鐵芯在接縫處的局部磁通飽和現象,降低了鐵芯的空載損耗、空載電流,并且降低了變壓器噪音。
  鐵芯采用拉板結構,為了增強抗短路能力,在壓板的周圍分布了若干個壓釘,上下高低壓夾件采用支撐梁連接,使鐵芯成一個整體。另外,鐵芯柱表面涂硅鋼片專用端面膠,使硅鋼片片與片之間粘接起來,經固化后使鐵芯成為一體。器身下部與油箱箱壁之間采用高強度電工層壓木支撐,使得器身下部定位安全可靠。
引用標準:
  GB1094.1-1996   電力變壓器總則
  GB1094.2-1996   電力變壓器溫升
  GB1094.3-2003   電力變壓器絕緣水平和絕緣試驗
  GB1094.5-2003   電力變壓器承受短路能力
  GB/T6451-2008   油浸式電力變壓器技術參數和要求
型號參數:

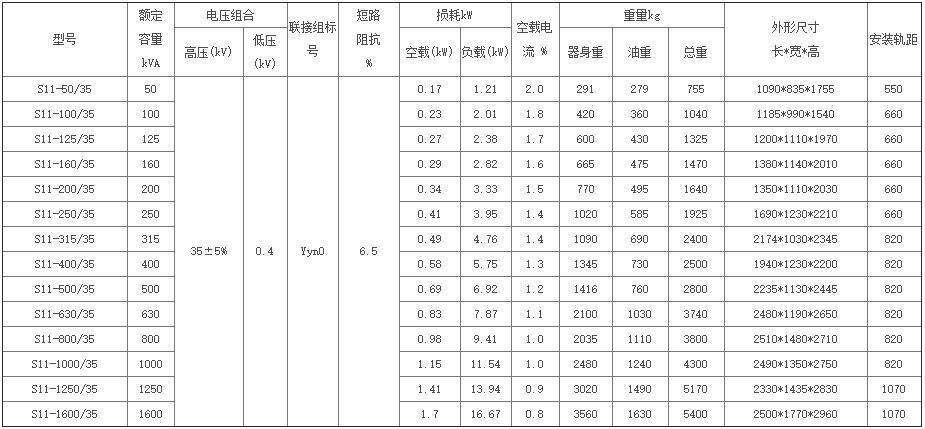

(一)35kV級配電變壓器技術參數

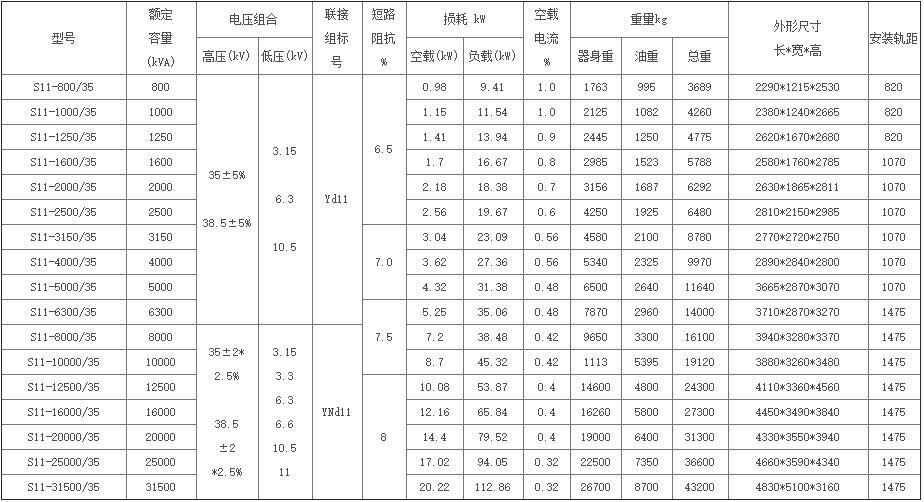

(二)35kV級電力變壓器技術參數

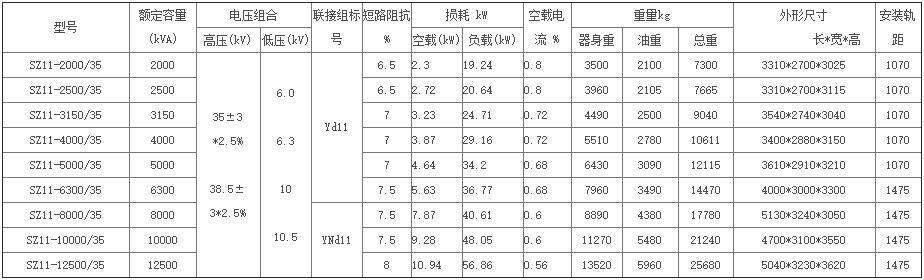

(三)35kV級SZ11系列有載調壓變壓器技術參數
