產品概述:
三相油浸式調容配電變壓器根據中華人民共和國國家標準GB1094.制造。產品已推廣到北京、山東、山西、河南、河北、江蘇、安徽、 湖北、江西、陜西、四川等二十多個省市,產生了較好的經濟效益和社會效益,受到了用戶的高度評價。
結構特征:
1. 調容配電變壓器是一種具有大小兩個容量,并可根據負荷大小,利用特制的調容開關來變換繞組的聯結方式,進行無勵磁調整運行容量的配電變壓器。
2. Y-D變換調容配電變壓器在大容量時,三相高壓繞組接成角形(D),小容量時三相高壓繞組接成星形(Y)。
3. 調容變壓器操作比較方便,只需要調整一下調容開關即可。在開關上面標有六個數字,分別表示變壓器的六種運行狀態,其中“1”、“2”、“3”為大容量運行狀態,“4”、“5”、“6”為小容量運行狀態,可以根據負荷情況和電網電壓的需要進行調整。
4. 在大小容量時的短路阻抗基本上是接近于標準值的,從這個角度出發,在選擇大小容量組合時,小容量應選為大容量的三分之一左右,這也正適應了小容量用在負載率低的狀況下。這是調容配電變壓器的一大特點 。
引用標準:
GB 1094.1-1996 電力變壓器 第1部分 總則
GB 1094.2-1996 電力變壓器 第2部分 溫升
GB1094.3-2003 電力變壓器 絕緣水平和絕緣試驗
GB1094.5-2003 電力變壓器 承受短路能力
GB/T6451-2008 三相油浸式電力變壓器技術參數和要求
JB/T10778-2007 三相油浸式調容變壓器

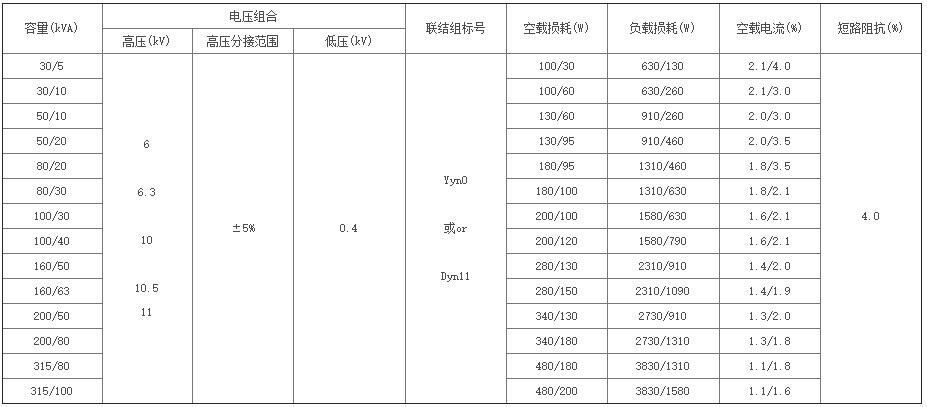

型號參數:
