SG10型敞開通風系列干式變壓器

Introduction

產品詳情

產品概述：

　　SG10型敞開通風系列干式變壓器的優越性

　　1.H級絕緣：干式變壓器的絕緣耐熱等級有B、F、H等。耐熱溫度分別為130℃、155℃、180℃。該產品采用了新材料，新工藝，生產的SG10型敞開通風干式變壓器絕緣耐熱等級可達H級。

　　2.安全：SG10型干式變壓器為當今高安全性的干式變壓器。所有絕緣材料阻燃、自熄、無有害氣體，其可燃物質不到環氧澆注式產品的10%，在800℃高溫下長時間燃燒無有毒煙霧產生，克服了原來環氧澆注干式變壓器燃燒時產生大量有毒氣體的缺陷。SG10型干式變壓器在地鐵、機場、大廈、小區、船舶、化工、冶煉等，得到了廣泛的應用。

　　3.可靠：SG10型干式變壓器的特殊線圈設計、工藝及材料、使產品三防性能很好（防潮、防霉、防鹽霧），更能承受熱沖擊，永無龜裂，無局部放電產生。

　　4.環保：SG10型新產品到達壽命期后可分解回收，克服了環氧樹脂澆注式變壓器由于樹脂，玻璃絲固化融合成整體，導致壽命期后不可分解，污染環境的缺陷。

　　5.過載能力強：SG10型干式變壓器采用新結構、新材料、新工藝、散熱條件好，熱壽命長、過負荷能力極強，在120%過負荷下可長期安全可靠運行。在IP23環境下無須強迫風冷，仍可長期滿負荷運行。

　　6.體積更小，重量更輕。SG10型干式變壓器使用了NOMEX紙作為主絕緣材料，并將作為變壓器最熱處的混合絕緣，使該產品與同等容量的環氧澆注式變壓器產品相比，尺寸和重量減少2%。

　　7.無磁新結構：SG10型干式變壓器采用低導磁的材料做夾件、拉板等，無雜散損耗，降低了負載損耗，提高變壓器運行的經濟效益。

結構特征：

　　鐵芯：選用高導磁性能硅鋼片，45度全斜三級搭接，無沖孔，無拉螺桿。鐵芯表面涂以H級絕緣樹脂漆，防潮防銹。

　　線圈：選用進口NOMEX絕緣材料，并利用真空加壓設備多次浸漬，選用先進的無溶劑樹脂，烘焙固化，高壓線圈采用連續式結構，降低了線圈的層間電壓，提高了線圈的散熱能力和機械強度。

引用標準：

　　GB1094.1-1996　　　電力變壓器總則

　　GB1094.2-1996　　　電力變壓器溫升

　　GB1094.3-2003　　　電力變壓器絕緣水平和絕緣試驗

　　GB1094.5-2003　　　電力變壓器承受短路能力

　　GB/T10228-2008　　干式電力變壓器技術參數和要求

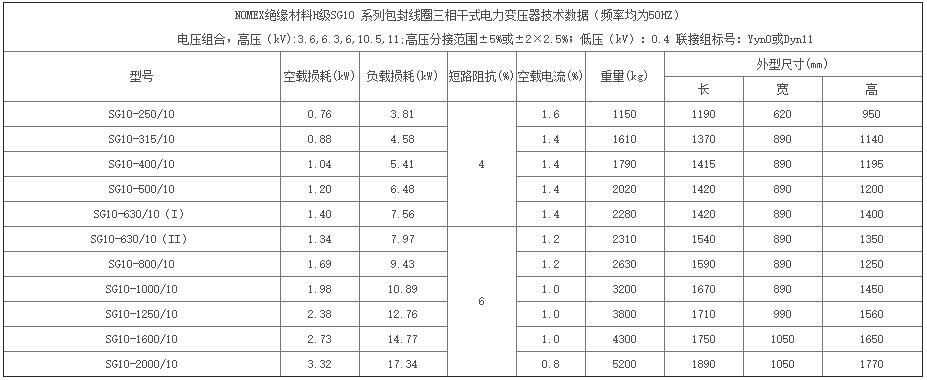

型號參數：
