35kV級干式電力變壓器

Introduction

產品詳情

產品概述：

　　35kV三相樹脂澆注絕緣干式電力變壓器根據國際電工委員會標準IEC60726和中華人民共和國國家標準GB6450、GB/T10228制造，頻率：50Hz、60Hz，可作為城市電網的輸配電用。主要適用于高層建筑、商業中心、機場、海上鉆井平臺、船舶、隧道、大型水電站、火車站等。

結構特征：

　　1、鐵芯選用優質冷軋晶粒取向硅鋼片，45°全斜接縫，五步進疊鐵方式，芯柱與鐵軛均為多級圓截面形狀，可獲得較小的空載損耗和較低的噪音。

　　2、根據變壓器容量的大小，高壓導線采用雙玻璃漆包扁銅線，層間采用H級玻璃纖維布及玻璃氈絕緣；低壓采用銅箔繞制，層間絕緣為環氧樹脂預浸布，具有很高的機械強度和抗突發短路能力。

　　3、夾件采用低磁鋼拉板和夾件配合結構，并進行噴砂、噴塑處理，整體結構美觀、機械強度高。

　　4、每相配備獨立軸流風機，分體式溫控器，有效降低溫升，提高變壓器輸出容量，保障變壓器的安全運行。

引用標準：

　　GB1094.1-1996　　　電力變壓器總則

　　GB1094.2-1996　　　電力變壓器溫升

　　GB1094.3-2003　　　電力變壓器絕緣水平和絕緣試驗

　　GB1094.5-2003　　　電力變壓器承受短路能力

　　GB/T10228-2008　　干式電力變壓器技術參數和要求

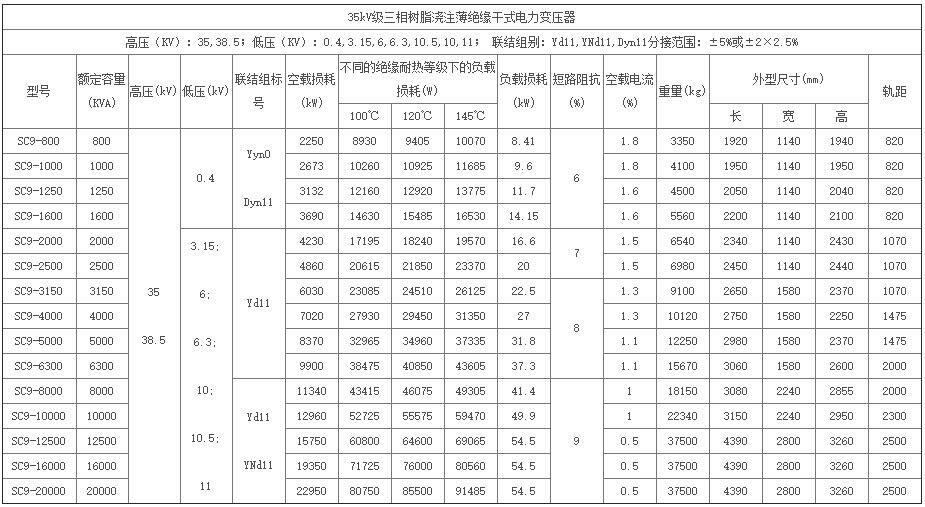

型號參數：
