產品概述:
ZG(F)S系列組合式變壓器(以下簡稱組合變)即美式箱變,它是集受電、饋電及變壓器等器件于一體的成套變配電裝置:將變壓器器身、高壓負荷開關、保護熔斷器等設備放在同一個油箱中(即共箱式)或將變壓器器身與高壓負荷開關、保護用熔斷器等設備放在兩個彼此隔離的油箱中(即分箱式),因而其體積小,結構緊湊;組合變高壓外部引線為全絕緣結構,無需絕緣距離,在操作時以保證人身安全;200A電纜接頭可帶負荷插拔;可加避雷器、帶電指示器、故障指示器等附件;聯結組別采用Dyn11,其突出優點是電壓質量高、中性點不漂移和降低三次諧波的干擾;組合變過載能力強、損耗小、抗短路能力強、防雷性能強和噪音低;即可用于環網,又可用于終端,轉換方便,提高供電可靠性。同時,它具有多種低壓方案及無功補償自動投切功能,并具有防凝露措施。
組合式變壓器具有體積小、全封閉、安裝方便操作靈活、運行成本低等特點,使10kV(35kV)電網深入負荷,減少線路損耗,美化城市環境。擁有良好的性能和可靠的穩定性,外觀精巧,安全環保??蓮V泛用于各類公共場所。
結構特征:
外形美觀、結構緊湊、體積小、拆裝靈活、方便,全密封,高、低壓部件分隔共置于箱體內,僅相當于同類箱式變體積的1/5~1/3。
箱內低壓室留有空間,可供用戶安裝低壓開關、互感器、計量及遠控裝置。
安全可靠:獨特的箱體防腐設計和特殊噴漆處理,可廣泛用于各種惡劣環境條件下,如多暴風雨和高污染地區。箱體采用密封設計,免維護。合理布置高低部件分隔安裝,采用高壓接線端子絕緣保護套或肘型電纜插頭,保證了操作安全。變壓器采用插入式熔斷器和后備式熔斷器的雙重保護,插入式熔斷器熔絲為溫度和電流的雙敏熔絲,起過載保護作用;后備式熔斷器熔絲對變壓器起短路保護。高壓負荷開關安裝在變壓器油箱中,開關體積小,可360°方向任意切換,能安全可靠的分斷負荷電流,使用方便,供電可靠性高。
變電站投資低:由于組合式變壓器體積小,結構緊湊,集變壓器、低壓設備、計量及測量于一體,無需配電房,進線從電纜溝導入,直接安裝在負荷中心。電纜插頭必要時可帶電插拔,連接方便。降低了變電站投資成本,所以初期投資少,安裝費用低。
引用標準:
JB/T10217-2000 組合式變壓器
GB4208-2003 外殼防護等級(IP代碼)(eqv IEC 60529:2001)
GB1094.1-1996 電力變壓器總則
GB1094.2-1996 電力變壓器溫升
GB6451-2008 油浸式電力變壓器技術參數要求

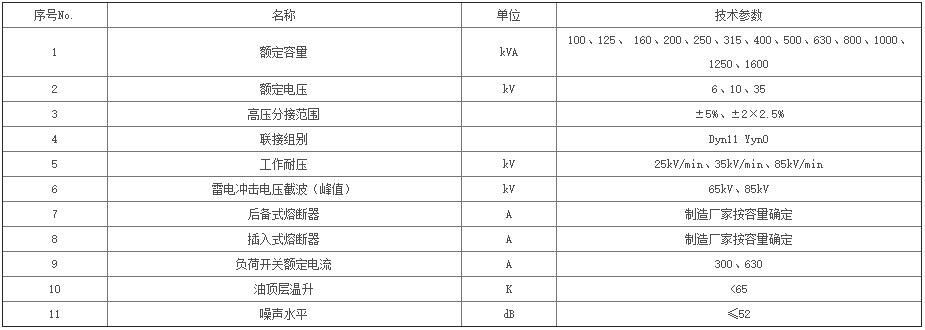

型號參數:
